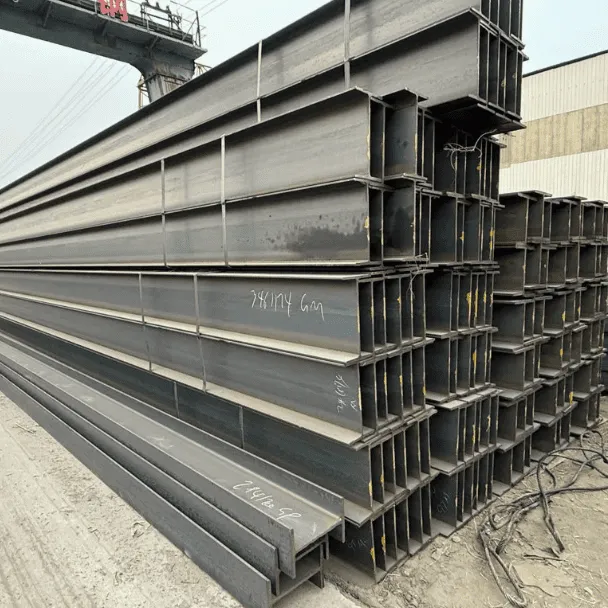

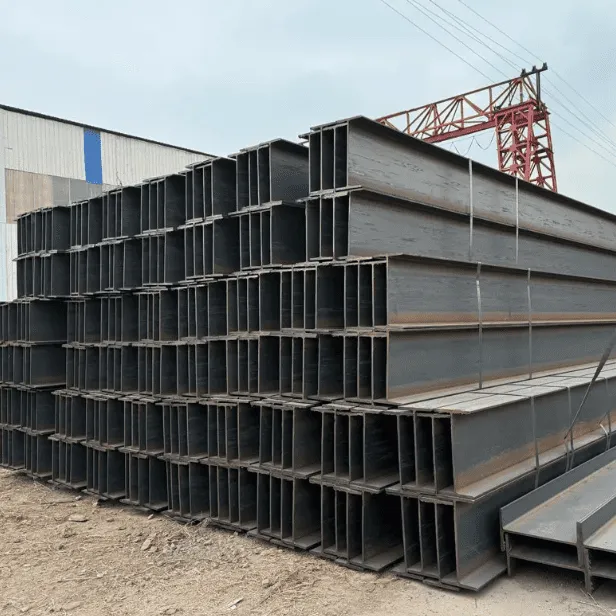

في الإطار الهيكلي للمباني الكبيرة والجسور، المعيار الأوروبيHEA1000 S355J2 شعاع Hيلعب دورًا داعمًا حاسمًا. إن قوتها العالية وأداء الانحناء والقص الممتاز يسمح لها بتحمل الأحمال الرأسية والأفقية الهائلة.
يُستخدم كمر HEA1000 S355J2 H-على نطاق واسع في المجمعات التجارية الكبيرة والمباني الشاهقة-والجسور والمنشآت الصناعية التي تتطلب قدرة تحمل ثقيلة-، مما يجعله مكونًا أساسيًا في الهياكل الفولاذية الحديثة.
مواصفات شعاع HEA1000 S355J2 H
يشير "990" إلى إجمالي ارتفاع القسم البالغ 990 ملم، بينما يشير "300" إلى عرض الحافة (أي "الأجنحة" على كلا الجانبين) البالغ 300 ملم. يحدد هذان البعدان معًا ملف تعريف الماكرو العام للعضو. يشير الرقمان "16.5" و"31" إلى سمك الشبكة (الجزء الأوسط الذي يربط الشفاه) والشفة، على التوالي.
عند تحمل الأحمال الرأسية، تقاوم الشبكة في المقام الأول قوى القص، في حين أن الفلنجات، التي تقع بعيدًا عن المحور المحايد، تقاوم بشكل أساسي ضغوط الشد والضغط الناتجة عن الانحناء.
تضمن الشبكة الرفيعة نسبيًا (16.5 مم) قدرة قص كافية مع تقليل الوزن -الذاتي للهيكل. تضع الحافة الأكثر سمكًا (31 مم) المزيد من المواد في مناطق الحافة حيث تكون الضغوط أعلى، مما يعزز بشكل كبير مقاومة القسم لتشوه الانحناء، أي عزم القصور الذاتي المقطعي.
يعد هذا التكوين "-الشفة السميكة والرفيعة-الويب" هو السبب الرئيسي وراء قدرة شعاع HEA1000 S355J2 H على تحقيق صلابة انحناء عالية للغاية مع وزن ذاتي- منخفض نسبيًا.
اتصل الآن للحصول على عرض أسعار S355J2 H Beam
التركيب الكيميائي للشعاع S355J2 H-
| عنصر | وحدة | الحد الأقصى / القيمة النموذجية |
|---|---|---|
| الكربون (ج) | % | أقل من أو يساوي 0.22 |
| المنغنيز (من) | % | 1.60 كحد أقصى |
| الفوسفور (ف) | % | أقل من أو يساوي 0.035 |
| الكبريت (S) | % | أقل من أو يساوي 0.035 |
| السيليكون (سي) | % | أقل من أو يساوي 0.55 |
| النيتروجين (ن) | % | أقل من أو يساوي 0.012 |
| النحاس (النحاس) | % | أقل من أو يساوي 0.30 |
| النيكل (ني) | % | أقل من أو يساوي 0.30 |
| الكروم (الكروم) | % | أقل من أو يساوي 0.30 |
| الموليبدينوم (مو) | % | أقل من أو يساوي 0.30 |
| الفاناديوم (الخامس) | % | أقل من أو يساوي 0.30 |
الخواص الفيزيائية للشعاع S355J2 H-
| ملكية | وحدة | القيمة / المدى |
|---|---|---|
| قوة الخضوع (ReH) | الآلام والكروب الذهنية | أكبر من أو يساوي 355 |
| قوة الشد (RM) | الآلام والكروب الذهنية | 470–630 |
| استطالة (أ٪) | % | أكبر من أو يساوي 20 |
| طاقة التأثير (شاربي V، -20 درجة) | J | أكبر من أو يساوي 27 |
| صلابة برينل (HB) | غ.ب | أقل من أو يساوي 135 |
| معامل المرونة (E) | المعدل التراكمي | 210 |
| كثافة | كجم/م3 | 7850 |
| نسبة بواسون | – | 0.3 |
| الموصلية الحرارية | W/(m·K) | 50 |
| معامل التمدد الحراري | 10⁻⁶/K | 12 |
حالة تطبيق شعاع HEA1000 S355J2 H
في أحد مشاريع برج المكاتب الشاهقة-في مدينة فرانكفورت بألمانيا، اخترنا عوارض HEA1000 H-مع الفولاذ S355J2 لتكون أعمدة الإطار الأساسي للمبنى لتلبية متطلبات التحمل الصارمة-.
يوفر ارتفاع القسم الكبير من هذه الحزم عزمًا مقطعيًا عاليًا بشكل استثنائي من القصور الذاتي، مما يجعلها مثالية لمواقع تحمل الأحمال الحرجة-التي تخضع لعزوم انحناء كبيرة.
تم تركيب إجمالي 36 كمرة HEA1000 H-كأعمدة الإطار الرئيسية، مع وزن كل كمرة يزيد عن 5.8 طن. أثناء البناء، ومع الأخذ في الاعتبار الحجم الكبير للعوارض، استخدمنا معدات رفع مخصصة، وتسلسلات تركيب محسنة، وتقنيات وصلات عالية الدقة- لضمان السلامة الهيكلية ودقة البناء.
من خلال استخدام تصميم "الشفة السميكة والرفيعة-" لعوارض HEA1000 H-، حقق المشروع صلابة انحناء عالية للغاية مع الحفاظ على وزن ذاتي منخفض نسبيًا-، مما أدى بنجاح إلى دعم متطلبات التحميل للهيكل عالي الارتفاع-.
كمورد محترف للفولاذ الإنشائي، توفر GNEE Steel S355J2 (EN 10025-2) بأشكال مختلفة لتلبية متطلبات الصناعات مثل المباني الشاهقة والجسور والمنشآت الصناعية والهياكل الفولاذية.
اتصل الآن للحصول على عرض أسعار S355J2 H Beam
يوفر الفولاذ S355J2 قوة وقابلية لحام ومتانة ممتازة، مما يجعله مثاليًا للتطبيقات التي تتطلب قدرة تحمل عالية-واستقرارًا هيكليًا طويل الأمد-.
HEA H-أبعاد الشعاع (S355J2، EN 10025-2)
| حجم هيا | الارتفاع (ح) ملم | العرض (ب) ملم | سمك الويب (t_w) ملم | سمك الحافة (t_f) ملم | الوزن كجم/م |
|---|---|---|---|---|---|
| HEA100 | 100 | 100 | 5 | 8 | 12.3 |
| HEA120 | 120 | 120 | 5.5 | 8.5 | 15.6 |
| HEA140 | 140 | 140 | 6 | 9 | 19.6 |
| HEA160 | 160 | 160 | 6 | 9.5 | 24.0 |
| HEA180 | 180 | 180 | 6.5 | 10 | 29.1 |
| هيا200 | 200 | 200 | 7 | 11 | 35.3 |
| HEA220 | 220 | 220 | 7 | 11 | 42.1 |
| HEA240 | 240 | 240 | 7.5 | 12 | 49.9 |
| HEA260 | 260 | 260 | 8 | 13 | 59.2 |
| هيا280 | 280 | 280 | 8 | 13.5 | 68.9 |
| هيا300 | 300 | 300 | 8.5 | 14 | 78.8 |
| HEA320 | 320 | 320 | 9 | 14.5 | 88.9 |
| HEA340 | 340 | 340 | 9 | 15 | 99.4 |
| هيا360 | 360 | 360 | 10 | 15.5 | 110.3 |
| هيا400 | 400 | 400 | 10 | 16 | 129.4 |
| هيا450 | 450 | 450 | 11 | 17 | 157.0 |
| هيا500 | 500 | 500 | 12 | 18 | 187.0 |
| هيا550 | 550 | 550 | 13 | 19 | 218.0 |
| هيا600 | 600 | 600 | 14 | 20 | 251.0 |
| HEA800 | 800 | 300 | 15 | 25 | 380.0 |
| هيا1000 | 1000 | 300 | 16.5 | 31 | 580.0 |
ما هو الفولاذ الهيكلي S355J2؟
S355J2 عبارة عن فولاذ منجنيز متوسط الشد ومنخفض الكربون وهو قابل للحام بسهولة ويتمتع بمقاومة جيدة للصدمات (أيضًا في درجات حرارة أقل من - الصفر). يتم توفير هذه المواد عادة في حالة غير معالجة أو طبيعية. إن قابلية تصنيع هذه المواد تشبه تلك الموجودة في الفولاذ الطري.
ما هو ما يعادل الفولاذ S355J2؟
إن المعادل ASTM لـ S355J2 هو A572 Grade 50، مع قوة عالية مماثلة وصلابة عند درجة حرارة منخفضة -للاستخدام الهيكلي. تضمن لوحات Gangsteel-الجودة العالية توافق مشروعاتك. لمزيد من المعلومات، استكشف دليل تصنيف المواد BS EN 10025-2 الخاص بنا.
هل S355J2 من الفولاذ الطري؟
القوة المحسنة: مع الحد الأدنى من مقاومة الخضوع التي تبلغ 355 ميجا باسكال، تعد العوارض S355-J2 MS من بين الأقوى في فئة الفولاذ الطري، مما يوفر دعمًا قويًا واستقرارًا للهياكل الحاملة للأحمال الثقيلة.
ما هي قوة الشد لـ S355J2؟
يتمتع S355J2 بقوة شد تتراوح من 470 إلى 630 ميجا باسكال والحد الأدنى لمقاومة الخضوع 355 نيوتن/مم2.
