أستم A516 الصف 65عبارة عن درجة من ألواح الفولاذ الكربوني مصممة لأوعية الضغط الملحومة، مما يوفر قوة وصلابة موثوقة في الخدمة ذات درجات الحرارة المتوسطة إلى المنخفضة. وهو جزء من مواصفات ASTM A516، التي تغطي عدة درجات من ألواح الفولاذ الكربوني ذات الجودة العالية لأوعية الضغط-. تتميز الدرجة 65 بحد أدنى من مقاومة الخضوع يبلغ 65 كيلو باسكال (450 ميجا باسكال) وتركيبة كيميائية خاضعة للرقابة تعزز قابلية اللحام والليونة والسلامة الهيكلية. غالبًا ما يتم إنتاجه بمعالجة حرارية طبيعية لضمان خواص ميكانيكية متسقة عبر سماكات مختلفة، مما يجعله مناسبًا لمجموعة واسعة من المكونات المحتوية على الضغط. إن مزيجها من القوة والمتانة والفعالية من حيث التكلفة يجعلها مادة مفضلة في صناعات مثل النفط والغاز والمعالجة الكيميائية وتوليد الطاقة، حيث يجب أن تعمل المعدات بأمان تحت ضغط وأحمال درجة حرارة مختلفة.
التركيب الكيميائي للمواصفة ASTM A516 GR 65
|
عنصر |
الأعلى ٪ |
|---|---|
|
الكربون (ج) |
0.24 (<12.5mm), 0.26 (12.5–50mm), 0.28 (50–100mm), 0.29 (100–200mm), 0.29 (>200 ملم) |
|
السيليكون (سي) |
0.13–0.45 |
|
المنغنيز (من) |
0.79–1.30 |
|
الفوسفور (ف) |
0.035 |
|
الكبريت (S) |
0.035 |
الخواص الميكانيكية للمواصفة ASTM A516 GR 65
|
ملكية |
سماكة |
قيمة |
|---|---|---|
|
قوة الخضوع (الحد الأدنى ميجا باسكال) |
6-40 ملم |
240 |
|
40-100 ملم |
240 |
|
|
قوة الشد (ميغاباسكال) |
الجميع |
450–585 |
|
استطالة (الحد الأدنى٪) |
6-40 ملم |
23% |
|
40-100 ملم |
19% |
|
|
صلابة التأثير |
خياري |
درجة Charpy V-عند -20 درجة / -46 درجة |
التطبيقات الرئيسية
مصافي النفط ومحطات معالجة الغاز:
تُستخدم في المقام الأول لتصنيع الغلايات وأوعية الضغط وخزانات التخزين-المعدات الأساسية في معالجة النفط والغاز. تتعامل هذه الأجهزة مع النفط الخام والمنتجات البترولية المكررة (مثل البنزين والديزل وزيوت التشحيم) والغازات المسالة (مثل غاز البترول المسال والغاز الطبيعي المسال). حتى في ظل الضغط ودرجة الحرارة المتقلبة أثناء التشغيل، تحافظ هذه المادة على الاستقرار الهيكلي وتتجنب الكسر الهش، مما يضمن التشغيل الآمن والمستمر لنظام المعالجة.
الصناعة الكيميائية:
يتم تطبيقه في تصنيع أوعية التفاعل وأبراج التقطير ومكونات أنابيب المعالجة. تُستخدم هذه الأجهزة بشكل شائع لمعالجة وتخزين الوسائط الكيميائية الخفيفة (مثل المذيبات العضوية والأحماض الضعيفة والقلويات)، ويمكنها تلبية متطلبات التآكل والضغط المعتدلة لعمليات إنتاج المواد الكيميائية.
صناعة توليد الطاقة:

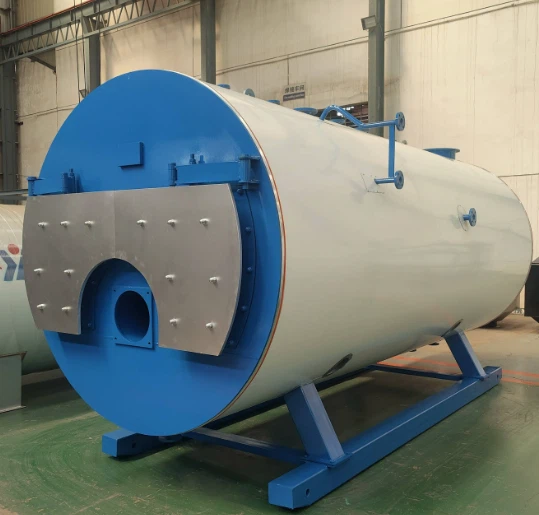

تستخدم لإنتاج المبادلات الحرارية والمكثفات وبراميل الغلايات في محطات الطاقة الحرارية والأنظمة المساعدة للطاقة النووية. يجب أن تتحمل هذه المكونات ضغط -البخار ذي درجة الحرارة المرتفعة ومياه التبريد، وتضمن صلابة المادة وقوتها الممتازة نقل الحرارة بكفاءة -والتشغيل الآمن على المدى الطويل.
شروط التقديم
نطاق درجة الحرارة:
مناسب لبيئات الخدمة ذات درجات الحرارة المتوسطة إلى المنخفضة-، والتي تعمل بشكل عام عند درجة حرارة -29 درجة إلى 343 درجة. إنه يتمتع بمتانة رائعة في درجات الحرارة المنخفضة-، مما يمنع بشكل فعال فشل الهشاشة في المناطق الباردة أو ظروف العمل ذات درجات الحرارة المنخفضة-، مع الحفاظ على الاستقرار الهيكلي تحت أحمال الضغط ذات درجة الحرارة المتوسطة.
قدرة تحمل الضغط:
مصممة لتطبيقات أوعية الضغط، يمكنها تحمل أحمال الضغط المتوسطة إلى العالية. مع الحد الأدنى لقوة الإنتاج التي تبلغ 450 ميجا باسكال (65 كيلو بوصة مربعة)، فإنه يلبي بشكل كامل متطلبات الضغط لمعظم المعدات الصناعية التي تحتوي على الضغط - (على سبيل المثال، الغلايات وصهاريج التخزين).
التوافق المتوسط:
متوافق مع الوسائط غير المسببة للتآكل أو المسببة للتآكل بشكل طفيف، بما في ذلك المنتجات البترولية والغازات المسيلة والمياه والكواشف الكيميائية الخفيفة. وهو غير مناسب للبيئات شديدة التآكل (على سبيل المثال، الأحماض القوية والقلويات القوية) ما لم يتم تنفيذ معالجة إضافية مضادة للتآكل-.
ظروف التصنيع واللحام:
تكون عمليات اللحام القياسية (مثل اللحام بالقوس واللحام بالغاز) مطلوبة أثناء التصنيع، مع الحد الأدنى من التسخين المسبق (عادةً 60-100 درجة) والمعالجة الحرارية بعد اللحام. تضمن قابلية اللحام الجيدة للمادة سلامة وقوة الوصلات الملحومة في ظل ظروف التشغيل.
لماذا تختارنا:
يمكنك الحصول على المادة المثالية وفقًا لمتطلباتك بأقل سعر ممكن.
نحن نقدم أيضًا أسعار إعادة العمل، FOB، CFR، CIF، وأسعار التوصيل من الباب إلى الباب. نقترح عليك عقد صفقة للشحن والتي ستكون اقتصادية للغاية.
المواد التي نقدمها يمكن التحقق منها بشكل كامل، بدءًا من شهادة اختبار المواد الخام وحتى بيان الأبعاد النهائي. (ستظهر التقارير حسب المتطلبات)
نحن نضمن تقديم الرد خلال 24 ساعة (عادة في نفس الساعة)
يمكنك الحصول على بدائل المخزون، وتسليم المطاحن مع تقليل وقت التصنيع.
نحن ملتزمون بالكامل لعملائنا. إذا لم يكن من الممكن تلبية متطلباتك بعد دراسة جميع الخيارات، فلن نقوم بتضليلك بتقديم وعود كاذبة من شأنها خلق علاقات جيدة مع العملاء.
إذا كانت لديك متطلبات مشروع لـ A516 GR 65، فنحن نرحب باستفسارك. تحتفظ GNEE بمخزون كبير من درجات الفولاذ عالية القوة شائعة الاستخدام لاختيارك. للحصول على الخصائص الميكانيكية التفصيلية والتركيب الكيميائي والبيانات الفنية، بالإضافة إلى العينات المجانية، يرجى الاتصال بمصنعنا على الفور. نحن نقدم أسعار تنافسية، ونوعية مستقرة، والخدمات المهنية. البريد الإلكتروني:beam@gneesteelgroup.com.
ما هي الشهادات المطلوبة عادة لـ A516 Grade 65؟
غالبًا ما يتم تزويد لوحات A516 من الدرجة 65 بشهادات مثل ASTM A516/A516M، وASME القسم الثامن، وتقارير اختبار المطحنة (MTR) التي توضح بالتفصيل التركيب الكيميائي والخصائص الميكانيكية. قد تشمل الشهادات الإضافية ISO 9001 وPED (توجيه معدات الضغط) وموافقات العملاء المحددة. تضمن هذه الشهادات أن المواد تلبي معايير الجودة والسلامة الدولية لتطبيقات أوعية الضغط.
ما هي المعايير التي تغطي إنتاج A516 الصف 65؟
يتم إنتاج A516 Grade 65 وفقًا للمواصفة ASTM A516/A516M، التي تحدد ألواح الفولاذ الكربوني لأوعية الضغط المخصصة لخدمة درجات الحرارة المعتدلة والمنخفضة. تحدد المواصفة القياسية متطلبات التركيب الكيميائي، والخواص الميكانيكية، والمعالجة الحرارية، وطرق الاختبار. يجب أن تتوافق اللوحات أيضًا مع اللوائح الإضافية مثل القسم الثامن من كود ASME للغلايات وأوعية الضغط للاستخدام في معدات الضغط المعتمدة.
ما هي كثافة الفولاذ A516 درجة 65؟
تبلغ كثافة A516 Grade 65 حوالي 7.85 جم/سم مكعب، على غرار أنواع الفولاذ الأخرى المصنوعة من الكربون والسبائك المنخفضة-. هذه الكثافة متسقة عبر مختلف السماكات والمعالجات الحرارية، مما يجعل من السهل حساب الأوزان لتصميم السفن وتصنيعها. كما تضمن الكثافة الموحدة أيضًا سلوك المواد الذي يمكن التنبؤ به أثناء عمليات اللحام والتشكيل، وهو أمر مهم للسلامة الهيكلية في تطبيقات الضغط.
ما الفرق بين A516 درجة 65 و A537 درجة 1؟
A516 Grade 65 عبارة عن فولاذ كربوني عادي لأوعية الضغط ذات درجة الحرارة المعتدلة-، في حين أن A537 Class 1 عبارة عن فولاذ منخفض - مروي ومقسى يتمتع بقوة وصلابة أعلى. A537 الفئة 1 مناسبة لتطبيقات درجات الحرارة المنخفضة والضغط العالي-. تعتبر A516 Grade 65 أكثر فعالية من حيث التكلفة-وأسهل في اللحام، مما يجعلها مفضلة لظروف الخدمة الأقل تطلبًا والتي لا تتطلب قوة عالية.
ما هي مقاومة التآكل التي توفرها A516 Grade 65؟
A516 Grade 65 عبارة عن فولاذ كربوني ويوفر مقاومة محدودة للتآكل مقارنة بالفولاذ المقاوم للصدأ. وهو عرضة للصدأ والأكسدة في البيئات الرطبة أو المسببة للتآكل. لذلك، غالبًا ما يتم حمايته بطبقات مثل الطلاء أو الإيبوكسي أو طلاء الزنك. في البيئات العدوانية، قد تكون التدابير الإضافية مثل الحماية الكاثودية أو البطانات المقاومة للتآكل- ضرورية لإطالة عمر الخدمة والحفاظ على السلامة الهيكلية.
ما هي المهلة الزمنية النموذجية للوحات A516 Grade 65؟
تختلف المهل الزمنية لألواح A516 من الدرجة 65 حسب توفر المطحنة وحجم الطلب والسمك. غالبًا ما تتوفر السماكات القياسية من المخزون مع أوقات تسليم تصل إلى بضعة أسابيع. قد تتطلب السماكات المخصصة أو الطلبات الكبيرة فترات زمنية أطول، عادةً من 4 إلى 12 أسبوعًا، بسبب متطلبات الإنتاج والمعالجة الحرارية. يوصى بالتخطيط المبكر للمشاريع الهامة لضمان التسليم في الوقت المناسب.
ما هي الموصلية الحرارية لـ A516 Grade 65؟
A516 Grade 65 لديه موصلية حرارية تبلغ حوالي 48 واط/م·ك عند درجة حرارة الغرفة، والتي تنخفض قليلاً عند درجات الحرارة المرتفعة. هذه الموصلية الحرارية العالية نسبيًا تجعلها مناسبة للمبادلات الحرارية والأوعية التي تتطلب نقل الحرارة بكفاءة. تؤثر الخصائص الحرارية للمادة أيضًا على إجراءات اللحام، حيث يجب التحكم في مدخلات الحرارة لتجنب النمو المفرط للحبيبات وتقليل الصلابة في المنطقة -المتأثرة بالحرارة.
ما هو معامل المرونة لـ A516 Grade 65؟
يتمتع A516 Grade 65 بمعامل مرونة يبلغ حوالي 200 جيجا باسكال في درجة حرارة الغرفة، وهو ما يشبه معظم أنواع الفولاذ الكربوني والفولاذ منخفض السبائك-. يتم استخدام هذه القيمة في الحسابات الهيكلية لتحديد الانحراف والإجهاد والانفعال تحت الحمل. يضمن المعامل المتسق عبر السماكات المختلفة سلوكًا يمكن التنبؤ به في تصميم أوعية الضغط، مما يسمح للمهندسين بتطبيق الصيغ القياسية وعوامل السلامة بثقة.
ما هي متطلبات صلابة التأثير لـ A516 Grade 65؟
يجب أن تفي A516 Grade 65 بمتطلبات صلابة تأثير Charpy V-المحددة عند درجات حرارة معينة، عادةً -30 درجة أو أقل. يتطلب المعيار حدًا أدنى لمتوسط طاقة الصدم يبلغ 27 جول لثلاث عينات، على الرغم من أن بعض المواصفات قد تتطلب قيمًا أعلى للتطبيقات المهمة. تضمن صلابة الصدمات الجيدة مقاومة الكسر الهش، خاصة في الصفائح السميكة والبيئات الباردة.
هل يمكن تشكيل A516 Grade 65 على البارد-؟
نعم، يمكن تشكيل A516 Grade 65 على البارد-باستخدام تقنيات قياسية مثل الثني والدحرجة والتشكيل بالضغط. تسمح قوتها المعتدلة والليونة الجيدة بتشوه كبير دون تشقق. ومع ذلك، قد تتطلب الصفائح السميكة قوى تشكيل أعلى وعلاجات تخفيف الضغط المتوسط-لمنع الضغوط المتبقية المفرطة. تعد الأدوات المناسبة والتحكم في العمليات ضرورية للحفاظ على دقة الأبعاد وخصائص المواد.
ما هي اختبارات مراقبة الجودة التي يتم إجراؤها على A516 Grade 65؟
تخضع لوحات A516 من الدرجة 65 لاختبارات صارمة لمراقبة الجودة، بما في ذلك التحليل الكيميائي، واختبار الشد، واختبار الانحناء، واختبار تأثير شاربي. يُستخدم اختبار الموجات فوق الصوتية بشكل شائع للكشف عن العيوب الداخلية، خاصة في الصفائح السميكة. يمكن أيضًا إجراء اختبار الصلابة وفحص البنية الكلية لضمان اتساق المواد. تساعد هذه الاختبارات في التحقق من التوافق مع ASTM ومواصفات العميل، مما يضمن أداءً موثوقًا في خدمة أوعية الضغط.
