SA387 الصف 22 الفئة 1 عبارة عن صفيحة فولاذية من سبائك الكروم والموليبدينوم مغطاة بمعيار ASME SA387 / SA387M. يتم استخدامه على نطاق واسع لأوعية الضغط ومكونات الغلايات التي تعمل في درجات حرارة وضغوط مرتفعة في صناعات مثل معالجة البتروكيماويات والتكرير وتوليد الطاقة والتصنيع الكيميائي. يستمد الفولاذ خصائصه من تركيبة متوازنة بعناية من الكروم والموليبدينوم، والتي توفر معًا قوة جيدة في درجات الحرارة العالية، ومقاومة الزحف، ومقاومة هجوم الهيدروجين وتآكل الكبريتيد. يتم توفيره عادةً في الحالة الطبيعية والمخففة لتحقيق بنية مجهرية دقيقة الحبيبات توفر مزيجًا عمليًا من المتانة والصلابة. تُظهر المادة أيضًا قابلية لحام جيدة عند تطبيق ممارسات التسخين المسبق والمعالجة الحرارية بعد اللحام المناسبة.
التركيب الكيميائي (٪):
الصف / المادة | عنصر | التركيب (الحد الأقصى-A، الحد الأدنى-I) |
SA387 درجة 22 فئة 1/ SA387 Gr22 Cl1 | C | 0.05-0.15 |
من | 0.30-0.60 | |
سي | A:0.50 | |
P | 0.035 | |
S | 0.035 |
الخواص الميكانيكية (ميغاباسكال)
الصف / المادة | اختبار الشد | كسي/ميغاباسكال |
SA387 درجة 22 فئة 1/ SA387 Gr22 Cl1 | قوة الشد | 60-85/415-585 |
قوة العائد | 30/205 | |
استطالة | 18% | |
اختبار التأثير (إن وجد) |
|
يعالج
التصنيع والتشكيل الأولي
يتم إنتاج المادة عادة من خلال العمليات التالية:

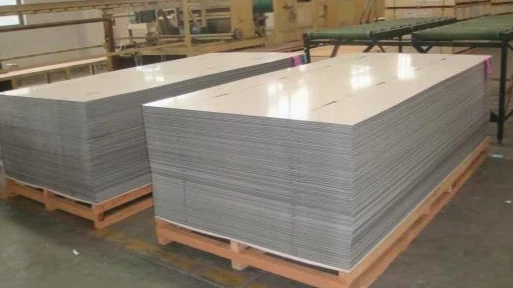

طريقة التصنيع: يتم إنتاجها في المقام الأول على شكل ألواح مدلفنة على الساخن (HR).
التشكيل: يمكن أن يكون باردًا أو ساخنًا؛ ومع ذلك، يعتبر التشكيل على الساخن أمرًا شائعًا بالنسبة لمكونات الأوعية ذات الجدران الثقيلة-للحفاظ على السلامة الهيكلية.
القطع: غالبًا ما يتم قطع الألواح حسب حجمها باستخدام طرق دقيقة مثل القطع بالبلازما أو الليزر، اعتمادًا على سمكها.
المعالجة الحرارية (المعالجة الحرارية)
تعد المعالجة الحرارية أمرًا بالغ الأهمية بالنسبة لـ SA 387 Grade 22 Class 1 لتلبية متطلبات الخواص الميكانيكية الخاصة بها. تشمل البروتوكولات القياسية ما يلي:
التلدين أو التطبيع والتلطيف: يجب معالجة الفولاذ حرارياً إما بالتليين أو التطبيع والتلطيف.
درجة حرارة التقسية: مطلوب درجة حرارة تصل إلى 1250 درجة فهرنهايت (675 درجة مئوية) على الأقل لضمان الاستقرار.
تخفيف الإجهاد: غالبًا ما يتم إجراء-المعالجة الحرارية لما بعد اللحام (PWHT) أو محاكاة PWHT لتقليل الضغوط الداخلية ومنع التشقق، خاصة في الأجزاء الأكثر سمكًا.
التصنيع واللحام
قابلية اللحام: تم تصميم السبيكة لضمان قابلية لحام ممتازة. يتم لحامها في كثير من الأحيان لتشكيل هياكل فوقية كبيرة لأوعية الضغط.
التسخين المسبق: غالبًا ما يكون التسخين المسبق مطلوبًا قبل اللحام لمنع التشقق الناتج عن الهيدروجين، خاصة بالنسبة للألواح السميكة.
قابلية التصنيع: نظرًا لمحتواه من السبائك، فإنه يتميز بقابلية تصنيع متوسطة ولكن يمكن أن يكون صلبًا كالصخر-إذا تم تبريده بشكل غير صحيح أثناء المعالجة.
التطبيقات الرئيسية:

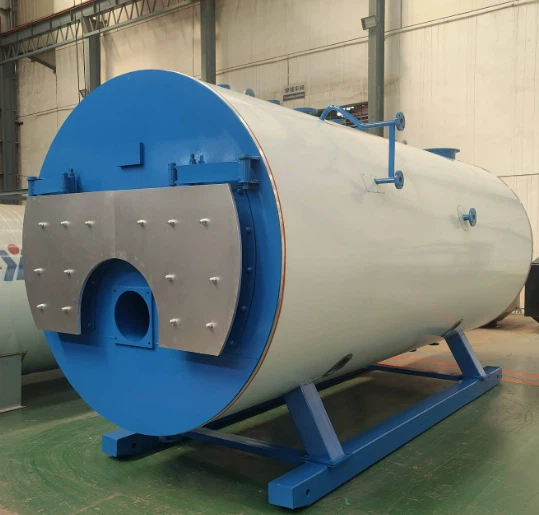

أوعية الضغط والغلايات: الاستخدام الأساسي، التعامل مع الضغوط العالية ودرجات الحرارة.
صناعة النفط والغاز: لمعدات التكرير ومعالجة الغاز الطبيعي.
محطات توليد الطاقة: تستخدم في الغلايات والمكونات الأخرى المعرضة للحرارة.
المصانع الكيميائية: للمفاعلات والأنابيب في البيئات المسببة للتآكل عند درجات الحرارة العالية.
المبادلات الحرارية والأنابيب: المكونات التي تتطلب المتانة عند درجات حرارة مرتفعة.
الخصائص الرئيسية:
خدمة درجة الحرارة العالية: مصممة لتحمل درجات حرارة تصل إلى حوالي 600 درجة مئوية (1100 درجة فهرنهايت).
مقاومة التآكل والأكسدة: يعمل محتوى الموليبدينوم على تحسين الأداء في البيئات المسببة للتآكل ودرجات الحرارة العالية.
الخواص الميكانيكية: تتميز الفئة 1 بقوة شد أقل (60-85 ksi) مقارنة بالفئة 2، ولكن كلاهما مناسب لخدمة الضغط.
المعالجة الحرارية: يتم توفيرها عادةً بشكل طبيعي ومخفف أو مروي ومخفف للحصول على الخصائص المثالية.
اتصل بنا على beam@gneesteelgroup.com للحصول على الأسعار أو الدعم الفني أو الحلول المخصصة. نحن دائما على استعداد لدعم مشروعك.
ما هو SA387 الصف 22 الفئة 1؟
SA387 Grade 22 Class 1 عبارة عن لوح فولاذي من الموليبدينوم -سبائك كروم منخفض-، يستخدم بشكل رئيسي في أوعية الضغط. إنه يتمتع بقوة ممتازة في درجات الحرارة العالية-وقابلية لحام جيدة، ويتوافق مع معايير ASTM لظروف الخدمة القاسية.
ما هي المكونات الكيميائية الرئيسية لـ SA387 Grade 22 Class 1؟
وتشمل مكوناته الرئيسية الكربون (.17٪ 0.17)، الكروم (1.90-2.60٪)، الموليبدينوم (0.87-1.13٪)، المنغنيز (0.40-0.65٪)، السيليكون (0.15-0.40٪)، مع كميات ضئيلة من الفوسفور والكبريت.
ما هي درجة حرارة الخدمة القصوى لـ SA387 Grade 22 Class 1؟
تبلغ درجة حرارة الخدمة المستمرة القصوى لـ SA387 Grade 22 Class 1 حوالي 593 درجة مئوية (1100 درجة فهرنهايت). ويحافظ على خصائص ميكانيكية مستقرة عند درجة الحرارة هذه، وهو مناسب لمعدات الضغط ذات درجة الحرارة العالية-.
ما هي الخواص الميكانيكية النموذجية لـ SA387 Grade 22 Class 1 في درجة حرارة الغرفة؟
في درجة حرارة الغرفة، الحد الأدنى لقوة الخضوع هو 207 ميجا باسكال (30 كيلو بوصة مربعة)، والحد الأدنى لقوة الشد هو 414 ميجا باسكال (60 كيلو بوصة مربعة)، والاستطالة عند الكسر لا تقل عن 22%، مما يضمن صلابة جيدة وقدرة تحمل الحمولة.
ما هو المعيار الذي يتوافق معه SA387 Grade 22 Class 1؟
يتوافق SA387 Grade 22 Class 1 مع ASTM A387/A387M، وهو معيار يحدد الألواح الفولاذية ذات السبائك المنخفضة - لأوعية الضغط الملحومة في البيئات-ذات درجات الحرارة العالية والمعرضة للتآكل.
ما هو التطبيق الرئيسي لـ SA387 Grade 22 Class 1؟
ويستخدم على نطاق واسع في تصنيع أوعية الضغط والغلايات والمبادلات الحرارية ومكونات المفاعلات في صناعات النفط والغاز والبتروكيماويات وتوليد الطاقة، حيث يتكيف مع عمليات درجات الحرارة العالية-.
هل SA387 درجة 22 درجة 1 قابلة للحام؟
نعم، لديها قابلية لحام جيدة. يوصى بالتسخين المسبق المناسب (150-}200 درجة مئوية) والمعالجة الحرارية بعد اللحام (PWHT) لتجنب التشقق البارد وضمان سلامة الوصلات الملحومة.
ما هي مرحلة ما بعد-المعالجة الحرارية للحام (PWHT) المطلوبة لـ SA387 Grade 22 Class 1؟
يتضمن PWHT النموذجي التقسية عند درجة حرارة 620-675 درجة مئوية، والثبات لفترة كافية بناءً على السُمك، ثم التبريد ببطء. وهذا يخفف من إجهاد اللحام ويحسن صلابة المفاصل ومقاومة التآكل.
ما هو الفرق بين SA387 الصف 22 الفئة 1 والفئة 2؟
الإجابة: يكمن الاختلاف الرئيسي في متطلبات صلابة التأثير. تتمتع الفئة 2 بمعايير تأثير أكثر صرامة من نوع Charpy V-في درجات الحرارة المنخفضة، بينما تلبي الفئة 1 أداء التأثير الأساسي للتطبيقات العامة.
هل يمكن لـ SA387 Grade 22 Class 1 مقاومة التآكل؟
الجواب: يتمتع بمقاومة معتدلة للتآكل للأحماض الخفيفة والقلويات والظروف الجوية. بالنسبة لبيئات التآكل الشديدة، يوصى باستخدام طلاءات إضافية أو ترقيات للسبائك.
